De kit wordt gebruikt om buitenunits aan te sluiten op de warmtewisselaar van de luchtbehandelingskast. Hiermee kan een gemengd systeem worden gecreëerd - airconditioning gecombineerd met toevoer van verse lucht. Toepassingen: hotels, kantoorgebouwen, serverruimtes en alle grote gebouwen waar de luchtkwaliteit moet worden geregeld, met name vochtigheidsregeling en toevoer van verse lucht. LBK-systemen gebaseerd op R32 dienen te worden ontworpen en uitgevoerd in overeenstemming met de voorschriften, waaronder EN378.

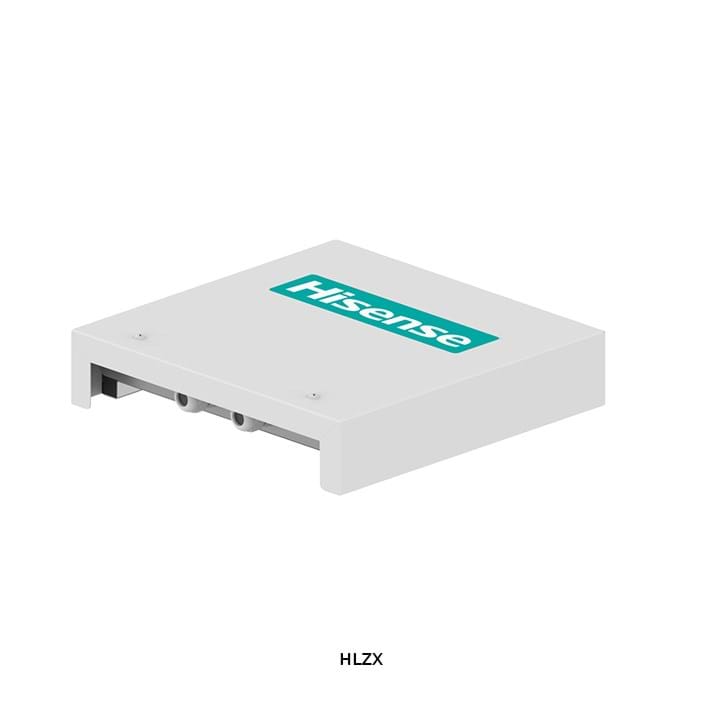

Hisense HLZX Expansieventiel
Aansluitkit voor luchtbehandelingskast bij PAC
Productspecificaties
Specificaties I
| HZXL Aansluitsetwarmtewisselaar - Ventilatiebox | HLZX - 01A | ||||
|---|---|---|---|---|---|
| Koelvermogen | kW | 4,0 | 5,0 | 7,0 | 10,5 |
| Verwarmingsvermogen | kW | 4,5 | 6,0 | 8,3 | 11,0 |
| Volume wisselaar | dm³ min./max. | 0,7/1,2 | 0,7/1,2 | 1,0/1,51,4 | 1,4/2,2 |
| Luchtstroom | m³ min./max. | 450/ 800 | 500/900 | 700/ 1300 | 1000/1800 |
| Toepassingsgebied koelen vent. | °C | 15 °C - 32 °C | |||
| Toepassingsgebied verwarmen vent. | Bij 1 unit °C | 0 °C - 28 °C | |||
| Vanaf 2 units °C | 5 °C - 28 °C | ||||
| Voedingsspanning | V / Hz / Fas. | 230 / 50 / 1 | |||
| Opgenomen vermogen | W | max. 110 | |||
| Afmetingen (H × B × D) | mm (regelbox) | 350 x 450 x 115 | |||
| Gewicht | kg (regelbox) | max. 3,5 | |||
| Beschermingsklasse behuizing | Code | max. IP 40 | |||
| Afstandsbediening | Type | YXE-CO14E | |||
| Bedieningskabel | N x mm² | 4 x 1,5 | |||
| Pijpaansluitingen | mm | zie buitenunit | |||
| Koelcircuit | Koelmiddel R32; elektronisch expansieventiel | ||||
| Externe aansturing / regelingsmethoden | Ruimtetemperatuurregeling / uitblaastemperatuurregeling / 0 - 10 V (4 - 20 mA) besturingssignaal | ||||
| Levering omvat | Regelbox, sensorset bestaande uit 2 thermistors, ex. bediening | ||||
Specificaties II
| HZXL Aansluitsetwarmtewisselaar - Ventilatiebox | HLZX - 01A | ||||
|---|---|---|---|---|---|
| Koelvermogen | kW | 12,5 | 14,0 | 20,0 | 25,0 |
| Verwarmingsvermogen | kW | 13,5 | 16,0 | 22,0 | 27,0 |
| Volume wisselaar | dm³ min./max. | 1,5/ 2,5 | 1,5/ 2,5 | 3,0/ 4,0 | 3,0/ 4,0 |
| Luchtstroom | m³ min./max. | 1200/ 2000 | 1300/ 2200 | 3000/ 4400 | 3400/ 5000 |
| Toepassingsgebied koelen vent. | °C | 15 °C - 32 °C | |||
| Toepassingsgebied verwarmen vent. | Bij 1 unit °C | 0 °C - 28 °C | |||
| Vanaf 2 units °C | 5 °C - 28 °C | ||||
| Voedingsspanning | V / Hz / Fas. | 230 / 50 / 1 | |||
| Opgenomen vermogen | W | max. 110 | |||
| Afmetingen (H × B × D) | mm (regelbox) | 350 x 450 x 115 | |||
| Gewicht | kg (regelbox) | max. 3,5 | |||
| Beschermingsklasse behuizing | Code | max. IP 40 | |||
| Afstandsbediening | Type | YXE-CO14E | |||
| Bedieningskabel | N x mm² | 4 x 1,5 | |||
| Pijpaansluitingen | mm | zie buitenunit | |||
| Koelcircuit | Koelmiddel R32; elektronisch expansieventiel | ||||
| Externe aansturing / regelingsmethoden | Ruimtetemperatuurregeling / uitblaastemperatuurregeling / 0 - 10 V (4 - 20 mA) besturingssignaal | ||||
| Levering omvat | Regelbox, sensorset bestaande uit 2 thermistors, ex. bediening | ||||
